RUNCCI-YUN 1 opakowanie Regulator prędkości wentylatorów PWM, 3 porty pinowe, DC 0-12V 4 przewody 4P PC CPU 4 kanały Regulator prędkości wentylatorów przełącznik do obudowy PC

Tryb pracy: Instrukcja obsługi
Prąd znamionowy: 3 Ampery
Napięcie robocze: 12 Napięcie (DC)
Rodzaj styku: Normalnie otwarty
Typ złącza: Zaciskanie, Podłączenie
Marka: RUNCCI-YUN
Typ przełącznika: Obrotowy
Terminal: Śruby
Materiał: Miedź Mosiądz
Typ obwodu: 4-pozycyjny

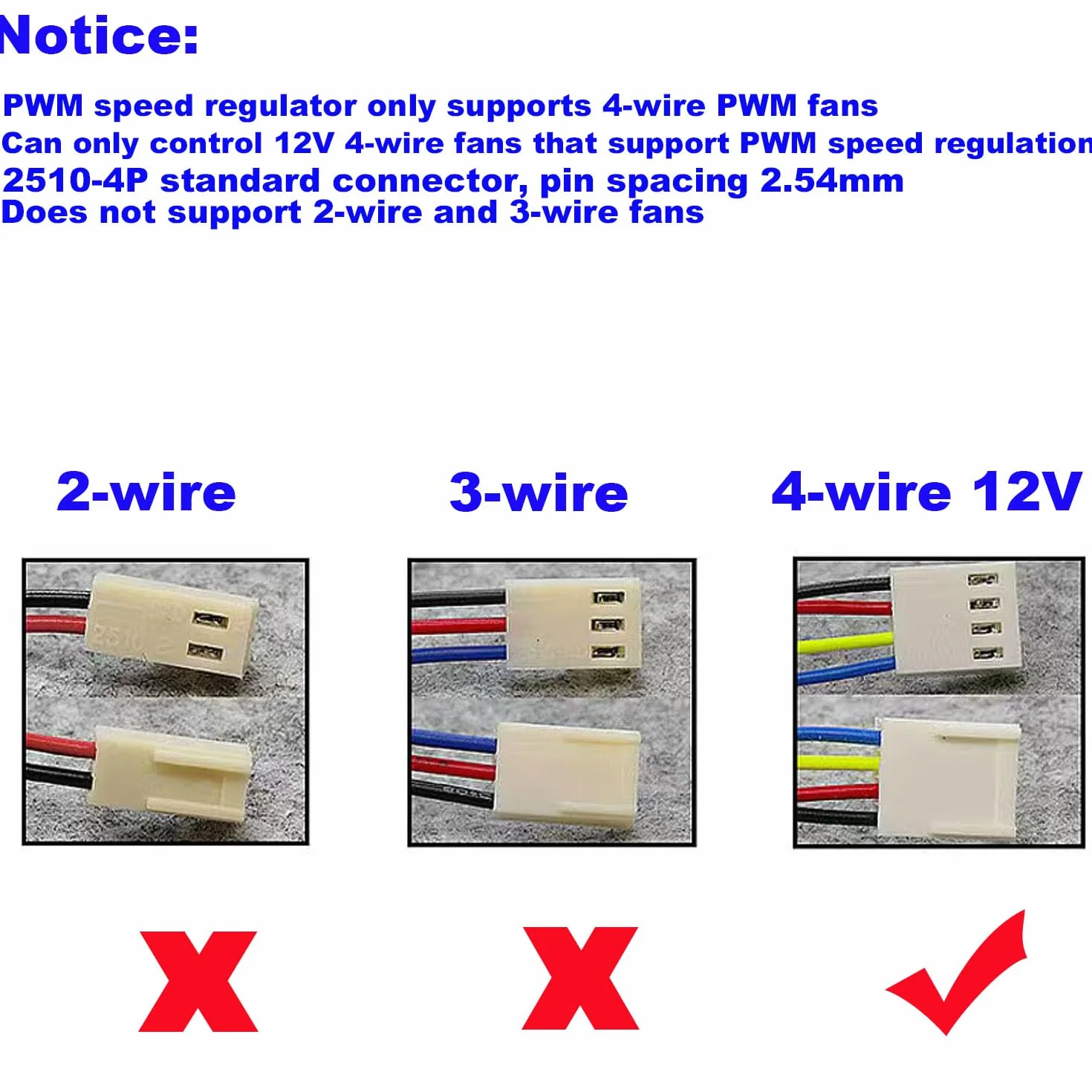

- ✔ Jest to regulator obrotów wentylatora PWM z 4 kanałami. Może sterować tylko wentylatorami 12 V z czterema przewodami, które obsługują regulację obrotów PWM. Na przykład wiele 4-przewodowych obudów 12 V lub wentylatorów CPU nie może sterować wentylatorami 2-3-przewodowymi.

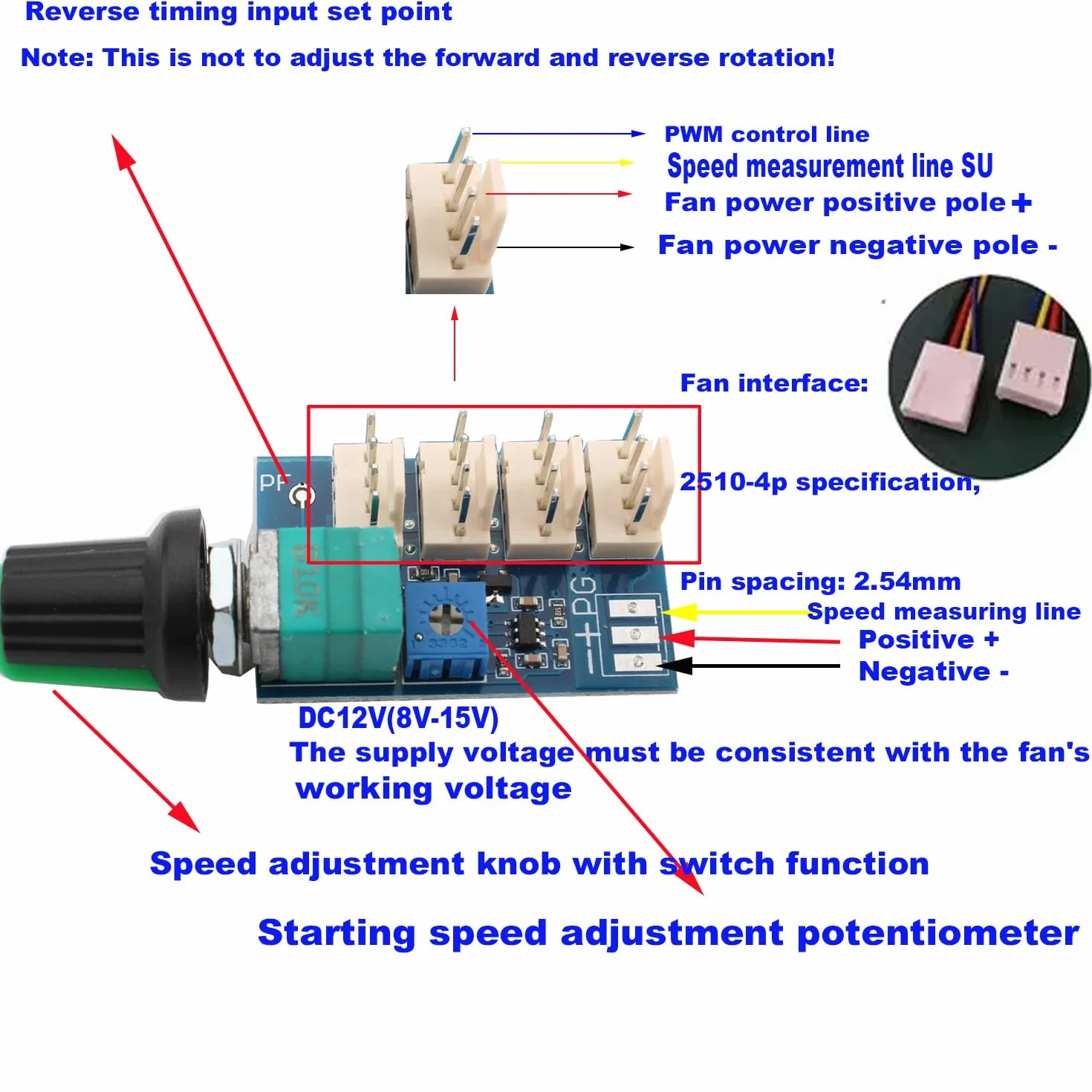

- ✔Jeśli prędkość obrotowa wentylatora zmienia się, a kierunek ustawienia jest przeciwny, oznacza to, że wentylator jest wentylatorem o obrocie wstecznym. Punkt ustawienia (PF) musi zostać krótko zamknięty za pomocą lutowania, a zasilanie musi zostać wyłączone przed uruchomieniem, aby uniknąć uszkodzeń! Skrócone sygnały PWM zmieniają się wraz z ustawieniami w przeciwnym kierunku, a wentylator odwrotny może realizować ustawienia do przodu.
- ✔ Należy zwrócić uwagę na bieguny dodatnie i ujemne oraz napięcie zasilania. Po podłączeniu wentylatora do zasilania można go używać. Potencjometr wyłącza się w kierunku przeciwnym do ruchu wskazówek zegara do końca, a koniec zgodnie z ruchem wskazówek zegara to maksymalna moc. Oddzielny mały regulowany opornik (ustawienie prędkości startowej) na płytce służy do regulacji prędkości właśnie otwartej pozycji.
- ✔ Prąd wentylatora 3 A. Prąd ten jest ograniczony przez przełączniki i złącza. W przypadku wentylatorów powyżej 3 A podłącz wentylator o dużym natężeniu prądu: biegun dodatni i ujemny zasilania wentylatora można podłączyć do zasilania, biegun dodatni i ujemny wentylatora są podłączone oddzielnie do zasilania, a biegun ujemny wentylatora jest podłączony do bieguna ujemnego płyty; pomiar i sterowanie prędkością są podłączone do płyty.

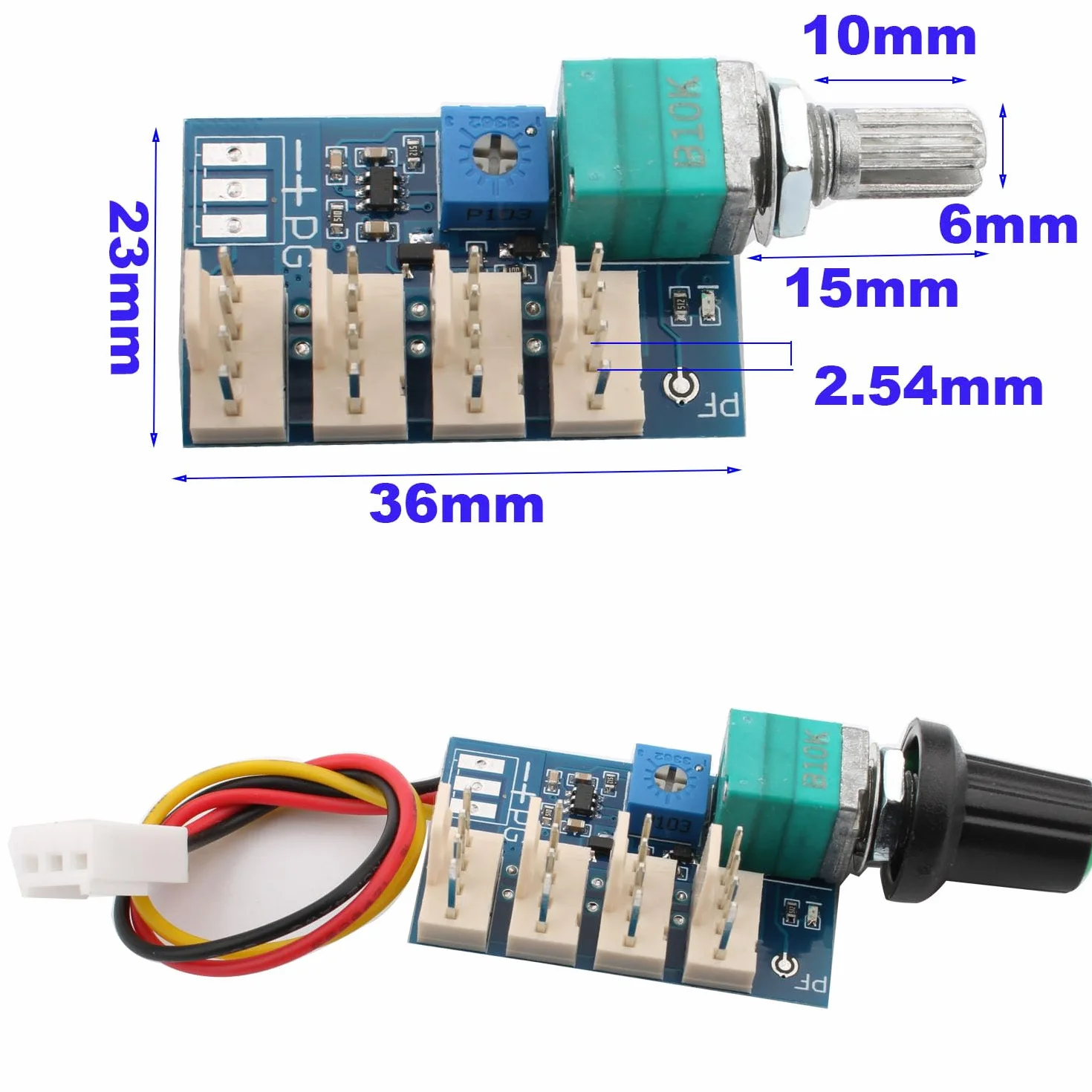

- ✔ Zużycie mniej niż 20 mA bez wentylatora. Model sygnału PWM 0–5 V, 25 kHz. Zakres wyjścia sygnału PWM 0 % do 100 %. Start zakresu regulacji PWM od 0 % do 60 %. Interfejs wyjściowy 2510-4P, odstęp 2,54 mm. Rozmiar 26 x 20 mm, przedłużenie śruby guzikowej 15 mm, otwór instalacyjny 7 mm
