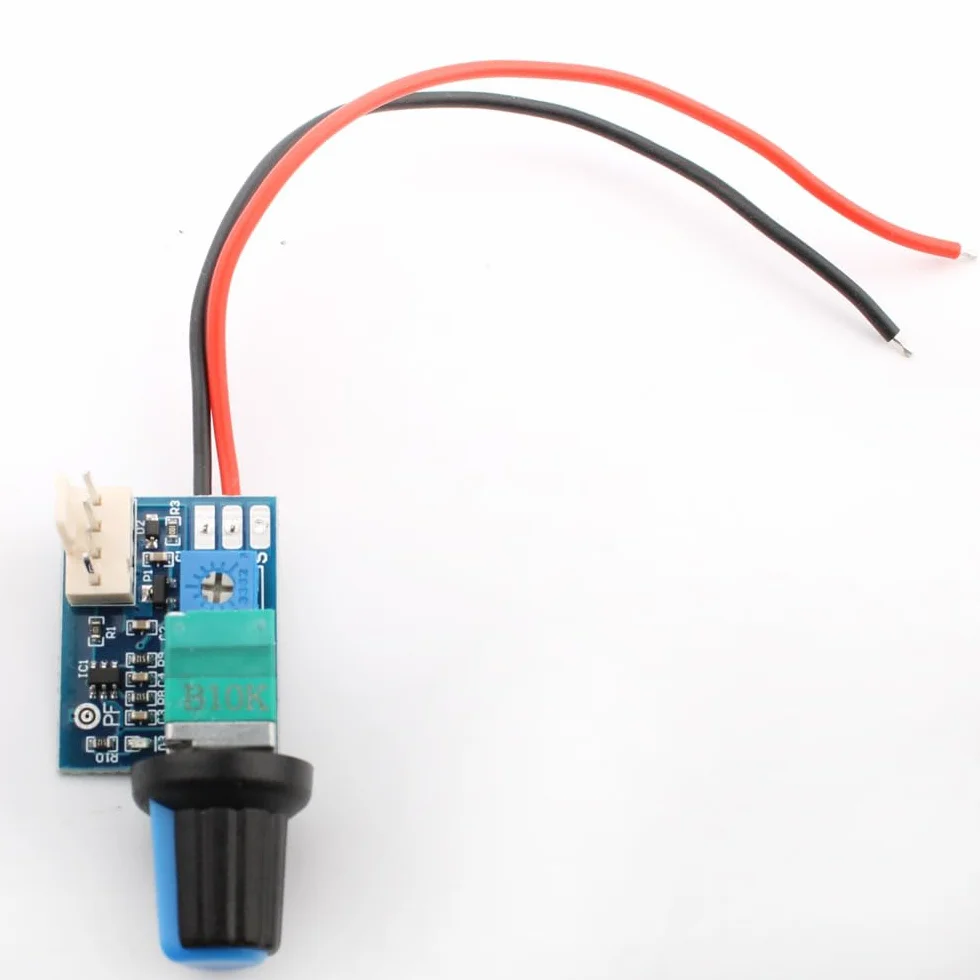

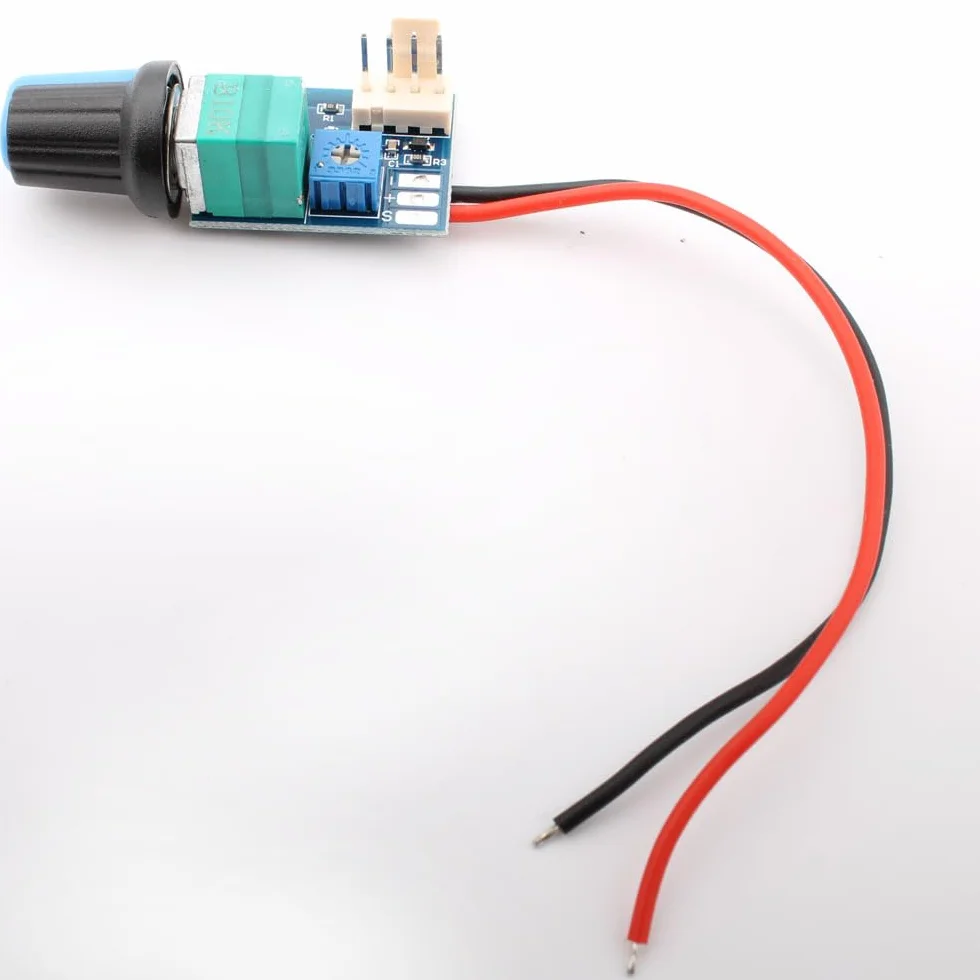

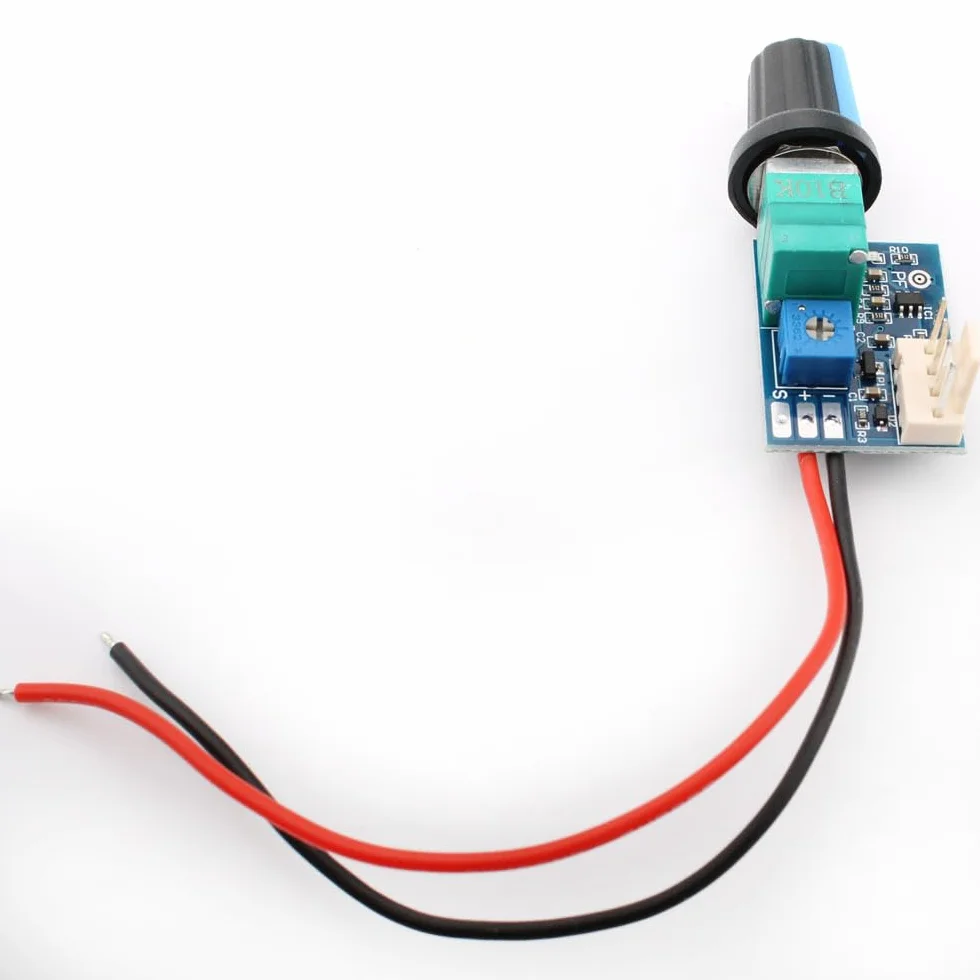

RUNCCI-YUN 1 x PWM Fan Speed Controller, DC 0-12 V, 4 przewody, 4P PC CPU Fan Speed Controller regulator do obudowy PC

- Jest to czteroprzewodowy regulator prędkości wentylatora PWM. Może sterować tylko czterorzędowymi wentylatorami 12 V, które obsługują regulację prędkości obrotowej PWM. Na przykład wiele 4-przewodowych wentylatorów 12 V lub wentylatorów procesora nie może sterować wentylatorami 2-3-przewodowymi.

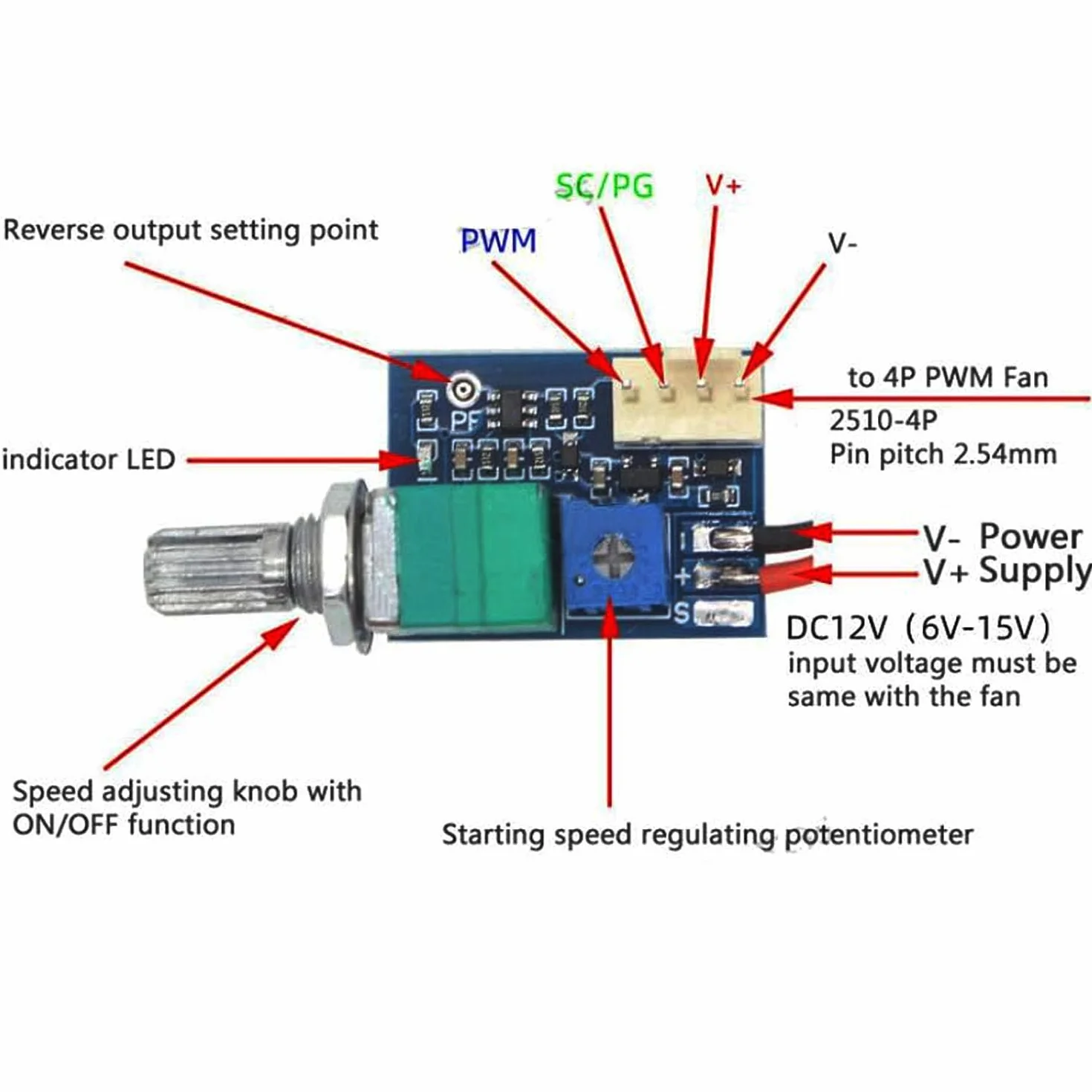

- Jeśli prędkość obrotowa wentylatora ulegnie zmianie, a kierunek regulacji jest przeciwny, oznacza to, że wentylator jest biegiem wstecznym. Punkt regulacji (PF) musi zostać zwarty cyną lutowniczą, a zasilanie należy wyłączyć przed uruchomieniem, aby uniknąć uszkodzeń! Zwarty sygnał PWM zmienia się wraz z ustawieniem w kierunku odwrotnym, a bieg wsteczny może realizować ustawienie do przodu.
- Zwróć uwagę na biegun dodatni i ujemny oraz napięcie zasilania. Po podłączeniu wentylatora zasilacza można go używać. Potencjometr wyłącza się w kierunku przeciwnym do ruchu wskazówek zegara do końca, a koniec zgodnie z ruchem wskazówek zegara to maksymalna moc. Oddzielny, mały, regulowany rezystor (ustawienie prędkości początkowej) na płycie służy do ustawiania prędkości w pozycji otwartej.

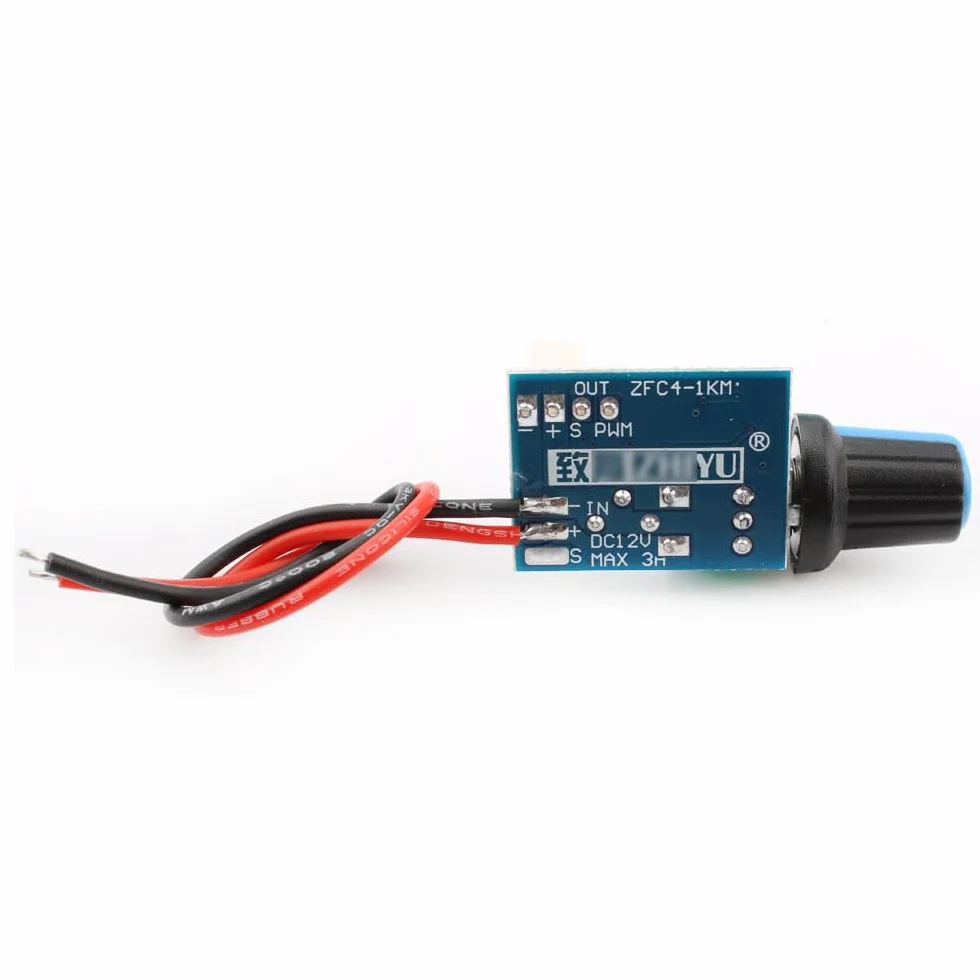

- Zużycie mniej niż 20 mA bez wentylatora, model sygnału PWM, 0 – 5 V, 25 kHz, zakres sygnału PWM od 0% do 100%. Początek zakresu regulacji PWM od 0% do 60%. Interfejs wyjściowy 2510-4P, odstęp 2,54 mm, rozmiar 26 x 20 mm, przycisk. przedłużacz śrub 15 mm, otwór montażowy 7 mm
